Gabionen und Steinzäune

QUADRO

Hallo. Ich bin ein kleiner Blindtext. Und zwar schon so lange ich denken kann. Es war nicht leicht zu verstehen, was es bedeutet, ein blinder Text zu sein: Man ergibt keinen Sinn. Wirklich keinen Sinn. Man wird zusammenhangslos eingeschoben und rumgedreht – und oftmals gar nicht erst gelesen. Aber bin ich allein deshalb ein schlechterer Text als andere? Na gut, ich werde nie in den Bestsellerlisten stehen. Aber andere Texte schaffen das auch nicht. Und darum stört es mich nicht besonders blind zu sein. Und sollten Sie diese Zeilen noch immer lesen, so habe ich als kleiner Blindtext etwas geschafft, wovon all die richtigen und wichtigen Texte meist nur träumen.


Das iGGgab QUADRO Fassadensystem ist 15 cm tief und besteht aus elektrisch punktgeschweißten Stahldrahtgittermatten mit Randdraht. Das Frontgitter ist wahlweise in den Maschenweiten 5 x 10 cm (Drahtdurchmesser: 4,5 mm, System "gepackt") oder 2,5 x 10 cm (Drahtdurchmesser: abwechselnd 6,0 und 3,5 mm, System "geschüttet") erhältlich.

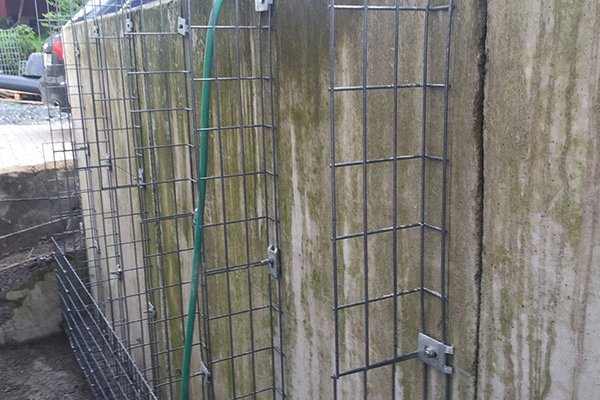

Das Baukastenprinzip des iGGgab QUADRO Fassadensystems gewährleistet eine schnelle und einfache Montage vor Ort. Die Verbindung der Gittermatten erfolgt mit C-Ringen.

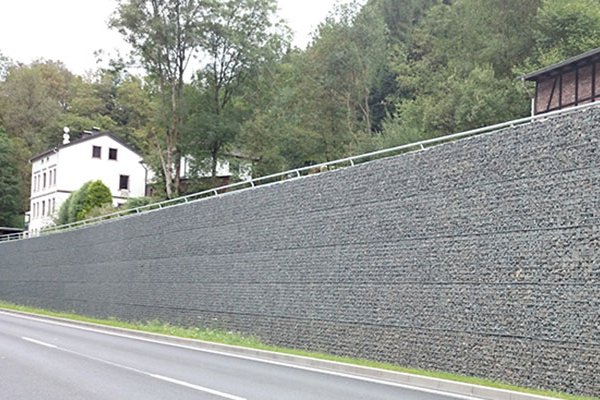

Das iGGgab QUADRO Fassadensystem wird beispielsweise zur Verkleidung von Beton- oder Spundwänden genutzt. Aufwändige Umbaumaßnahmen im Vorfeld sind nicht notwendig. Dabei kann das iGGgab QUADRO Fassadensystem entweder als komplette Wandverkleidung dienen oder nur an bestimmten Bereichen der Wand befestigt werden. Große gestalterische Freiheit ergibt sich darüber hinaus durch den Einsatz unterschiedlicher Füllmaterialien.

Anwendung:

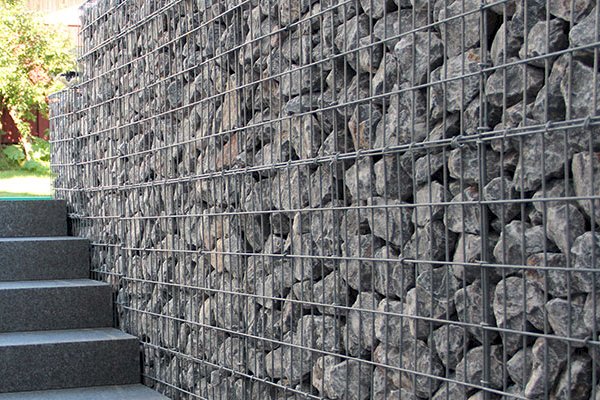

Gabionenfassaden werden mit Natursteinen befüllt und können extremen klimatischen Bedingungen sowie starken Temperaturschwankungen standhalten. Neben einer optischen Aufwertung dient das iGGgab QUADRO Fassadensystem somit auch dem Schutz der Mauer vor Witterungseinflüssen.

Werkstoff und Oberfläche:

Alle Stahlteile sind spezial-aluverzinkt und weisen eine Korrosionsbeständigkeit von mind. 3.000 Stunden Salzsprühnebeltest (DIN 50021-SS) auf. Der Stahldraht hat eine Zugfestigkeit von 450 - 600 N/mm².

Vorteile:

  • 15 cm tief
  • einfache Montage
  • hochwertig verarbeitet
  • vielseitige Gestaltungsmöglichkeiten
  • witterungsbeständig
  • langlebig
  • Frontgitter in 2 Varianten lieferbar

Downloads:

Produktflyer:

iGGgab QUDARO Fassadensystem

Aufbauanleitungen:

iGG Aufbauanleitung QUADRO Fassadensystem

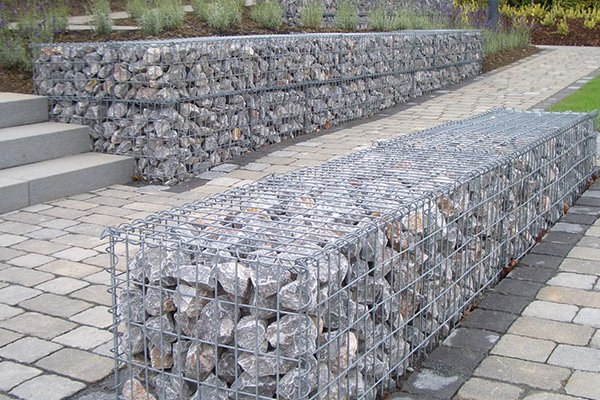

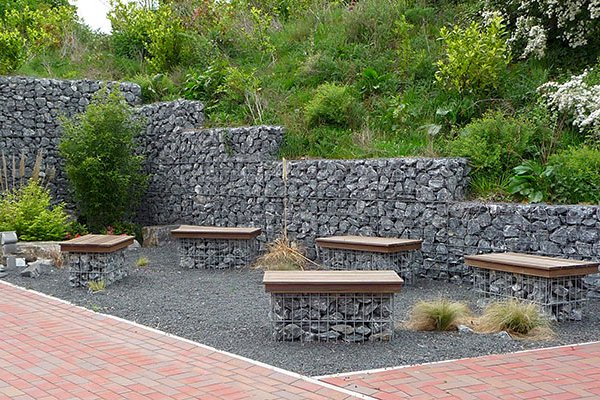

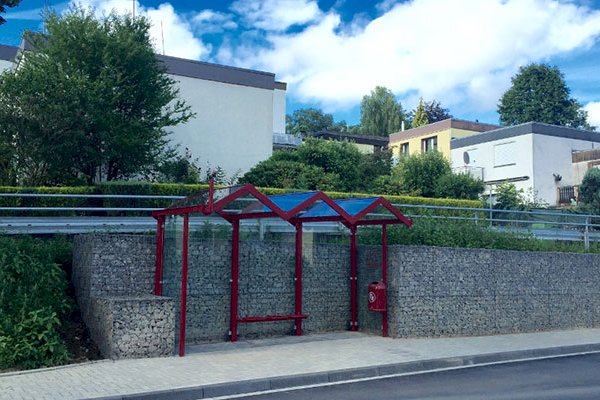

iGGgab QUADRO Gabionen bestehen aus elektrisch punktgeschweißten Stahldrahtgittermatten mit Randdraht. Sie sind in den Maschenweiten 10 x 10 cm, 5 x 10 cm und 5 x 5 cm erhältlich. iGGgab QUADRO Gabionen werden beispielsweise zur Konstruktion von Stützmauern und Lärmschutzwänden eingesetzt. Die Drahtkörbe können mit Natursteinen befüllt und als hochbelastbare Konstruktion errichtet werden. Darüber hinaus können sie extremen klimatischen Bedingungen und Temperaturschwankungen standhalten. Gabionenwände bieten eine gute Wasserdurchlässigkeit, wodurch eine natürliche Entwässerung des Hangwassers gewährleistet ist. Sie sind flexibel, umweltfreundlich und langlebig und stellen somit eine wirtschaftliche Alternative zu Betonmauern und Fertigteilwänden dar.

Anwendung:

Das iGGgab QUADRO Baukastenprinzip gewährleistet eine schnelle und ein­fache Montage vor Ort. Größere Körbe können mit Trennwänden in 1 m ­große Kammern unterteilt werden. Die Verbindung der Gittermatten untereinander erfolgt mit Drahtspiralen oder C-Ringen.

Werkstoff und Oberfläche:

Alle Stahlteile sind spezial-aluverzinkt und weisen eine Korrosionsbeständigkeit von mind. 3.000 Stunden Salzsprühnebeltest (DIN 50021-SS) auf. Der Stahldraht hat einen Durchmesser von 4,5 mm und eine Zugfestigkeit von 450 - 600 N/mm².

Technische Daten:

  • Maschenweiten: jeweils 5 x 5 cm, 10 x 10 cm oder 5 x 10 cm
  • Distanzhalter: 5,0 mm
  • Drahtspiralen: 4,0 mm
  • C-Ringe: 3,0 mm

Abmessung:

Baulänge m Breite x Höhe m
0,5 0,5 x 0,5
1,0 0,5 x 0,5
1,0 1,0 x 0,5
1,0 1,0 x 1,0
1,5 0,5 x 0,5
1,5 1,0 x 0,5
1,5 1,0 x 1,0
2,0 0,5 x 0,5
2,0 1,0 x 0,5
2,0 1,0 x 1,0

Downloads:

Produktflyer:

iGGgab QUDARO

iGGgab-Produktflyer-QUADRO-Bausatz-Gabione

Technische Daten:

iGGgab Quadro Typ S

iGGgab Quadro Typ C

Aufbauanleitungen:

iGGgab Aufbauanleitung Quadro

Ausschreibungstexte:

iGGgab QUADRO Mw 10x10

iGGgab QUADRO Mw 5x10

iGGgab QUADRO Mw 5x5

iGGgab QUADRO Mw Front 5x10 Rest 10x10

iGGgab QUADRO Mw Front 5x5 Rest 10x10

iGGgab QUADRO Mw Front 5x5 Rest 5x10
